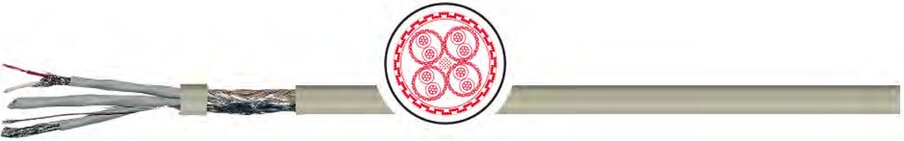

Кабель для передачи данных TKD PAARTRONIC-CY-CY LIYCY-CY (TP)



Применение:
Используется в качестве контрольного, сигнального и соединительного кабеля для передачи аналоговых и цифровых сигналов в измерительной технике и технике управления, компьютерных системах, где должна быть обеспечена передача данных без помех. Применяется для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не для прокладки в земле. Используется на открытом воздухе с УФ-защитой.

Особенности:
• Пары в индивидуальном экране с заземляющим (контактным) проводником в специальной изоляционной ПВХ-оболочке и все это в общем экране.
• 2 жилы скручены в пару (TP = twisted pair).
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
• Рекомендуется для электромагнитной совместимости (ЭМС).
• кабель соответствует директиве по низкому напряжению 2006/95/EС-CE

Характеристики кабеля для передачи данных TKD PAARTRONIC-CY-CY LIYCY-CY (TP)
проводник:
медный гибкий многопроволочный
структура:
по DIN VDE 0295 кл. 5,. IEC 60228 кл.5; искл.: 0,34
мм², многопров.(7 x 0,25 мм)
изоляция
ПВХ
маркировка жил
в соотв. DIN 47100 разные цвета
способ скрутки
2 жилы скручены в пару; экранированная пара в
оболочке послойная скрутка
экран
луженая медная оплетка поверх каждой пары,
плотность покрытия ок. 85%.
материал вн.оболочки
оболочка поверх каждой пары из ПВХ
контактная защита
пластиковая пленка
общий экран
лужен. медн. оплетка, плотн.покр.ок.85% с
подложным вспом.проводом
внешняя оболочка:
ПВХ
цвет оболочки
серый, RAL 7032
номинальное напряжение
250 В;макс.напр. при 0,14 мм²:350 В;>0,14 мм²:500 В
испытательное напряжение
на 0,14 мм² жила/жила: 1,2 кВ; жила/экран: 2 кВ >
0,14 мм²: жила/жила: 1,5 кВ; жила/экран: 2 кВ
Cопротивление проводника
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5
сопротивление изоляции
мин. 20 MΩ x км
Допустимые токовые
нагрузки
согл. DIN VDE, см. табл. технических указаний
Емкость
жила/жила ок. 120 нФ/км; жила/экран ок. 160 нФ/км
Мин. радиус изгиба
неподвижно
до12 мм Ø: 5 x диаметр ; до 20 мм Ø: 7,5 х диаметр; > 20 мм Ø: 10 x диаметр
Мин. радиус изгиба
подвижно
до 12 мм Ø: 10 x диаметр ; до 20 мм Ø: 15 x диаметр; > 20 мм Ø: 20 x диаметр
температура стационарно:
-30 °C / +80 °C, подвижно - 5 °C / +70 °C
свойства изоляции
самозатухающая, не распространяет горение согл.
IEC 60332-1
стандарт
аналог DIN VDE 0812, 0814 и DIN 47414

Примечание:
• Соответствует директиве RoHS.
• Возможна поставка: ELITRONIC ®-CY-CY LIYCY-CY (с отдельно экранированными жилами); PAARTRONIC®-DY-CY LIYDY-CY (со спиральным медным экраном).
• Возможна поставка кабеля определенного цвета и размера по запросу.

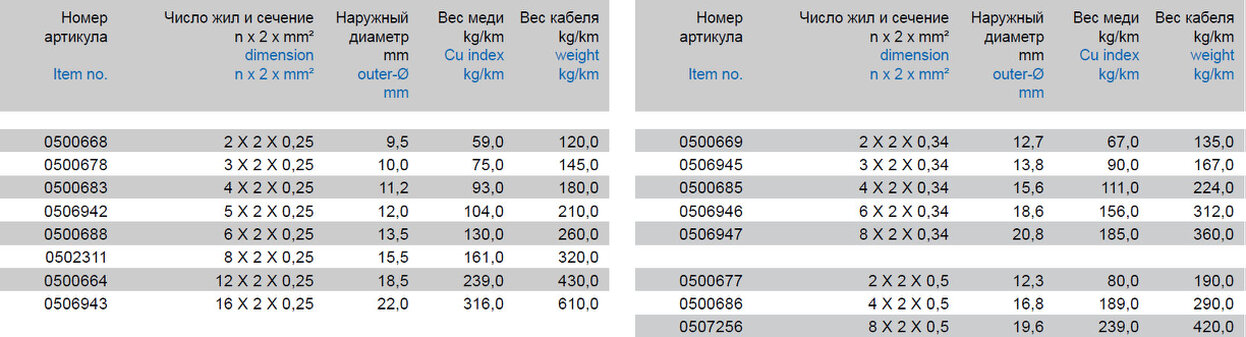

Характеристики кабеля для передачи данных TKD PAARTRONIC-CY-CY LIYCY-CY (TP)

Модели кабеля для передачи данных TKD PAARTRONIC-CY-CY LIYCY-CY (TP):
0500668, 0500678, 0500683, 0506942, 0500688, 0502311, 0500664, 0506943, 0500669, 0506945, 0500685, 0506946, 0506947, 0500677, 0500686, 0507256
