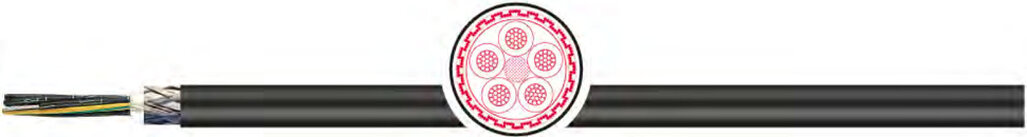

Гибкий кабель управления TKD 2-NORM TRAY-CY+UV DB TC-ER MTW UL/CSA


Применение:
Кабель управления повышенной маслостойкости, для прокладки в кабельных лотках и кабельных каналах, особенно для машин, ориентированных на экспорт. Для средних мех.нагрузок. Для постоянной прокладки и гибкого присоединения в свободном движении, без напряжения при растяжении, без принуд. управления движением, для прокладки снаружи, в сухих и влажных помещениях (в том числе с присутствием смеси воды и масел) и в землю. TC-ER (Tray Cable - Exposed Run) разрешен для открытой проводки между кабельным лотком и пром.машинами / устройствами в соотв. NEC 336.10(7)

Особенности:
• Cпециальная внешняя ПВХ-оболочка повышенной маслостойкости, устойчива к воздействию кислот и щелочей. Маслостойкий в соотв. UL OIL RES I. .
• Водостойкий в соотв. сUL wet approval 75°C.
• Устойчив к УФ-излучению в соответствии с EN 50396 и HD 605 A1; солнцеустойчив в соответствии с UL 1581
• Для прокладки в землю
• Соответствие нормам UL/CSA до 600 В разрешает параллельную прокладку этого кабеля с др. кабелями номинальным напряжением до 600 В.
• Одобрен TC-ER (Tray Cable - Exposed Run)
• Совместим со станками согл. UL MTW (Machine Tool Wire)
• Рекомендуется для электромагнитной совместимости (ЭМС)

Характеристики гибкого кабеля управления TKD 2-NORM TRAY-CY+UV DB TC-ER MTW UL/CSA
проводник:
медный многопроволочный
структура:
согл. CEI 20-29 кл. 5 соотв. DIN VDE 0295 кл. 5, UL 83
cтандарт
изоляция:
ПВХ
маркировка жил:
сог.DIN VDE 0293 черные жилы с белой маркировкой,
от 3 жил-с зел/желтой
способ скрутки:
послойный повив жил
экран:
алюминивая фольга поверх полиэстерной
общий экран
медная луженая оплетка плотность покрытия ок.85%
(+/-5%)
внешняя оболочка:
ПВХ
цвет оболочки:
черный цвет RAL9005
номинальное напряжение:
600 В (TC und MTW); 1000 В (AWM)
испытательное напряжение:
6 кВ
Cопротивление проводника:
согл. DIN VDE 0295 кл 5 соотв. IEC 60228 кл. 5
Мин. радиус изгиба неподвижно:
6 х диаметр
Мин. радиус изгиба подвижно:
20 х диаметр
температура стационарно:
-40 °C / +90 °C (Tray Cable - MTW); +105 °C (cUR
AWM)
температура подвижно:
-5 °C / +90 °C (Tray Cable - MTW); +105 °C (cUR AWM)
свойства изоляции:
не распространяет горение IEC 60332-1, IEC
60332-3A и UL category FT4/IEEE
маслостойкость
UL 1277 и UL 1063 (маслостойкий согл. UL OIL RES I
и водостойкий , UL 75 °C)
стандарт:
UL 1277, UL 1063 (MTW), NEC 336.10 (7) кл. 1, Div. 2
согл. NEC Art. 336, 392, 501
нормы:
UL 1277 и 1063 - UL/CSA согл. UL 10012 и 2587

Примечание:
Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE (""Директива по низкому напряжению"")
• Согласно UL 1277+1063 & UL/CSA согл. UL Style 10012+21179 и CSA AWM I/II A/B
• Соответствует нормам NFPA 79 2007 и NEC 336.10 (7) Class1,Div.2 в соотв. NEC ""National Electric Code""Art. 336, 392, 501

Характеристики гибкого кабеля управления TKD 2-NORM TRAY-CY+UV DB TC-ER MTW UL/CSA

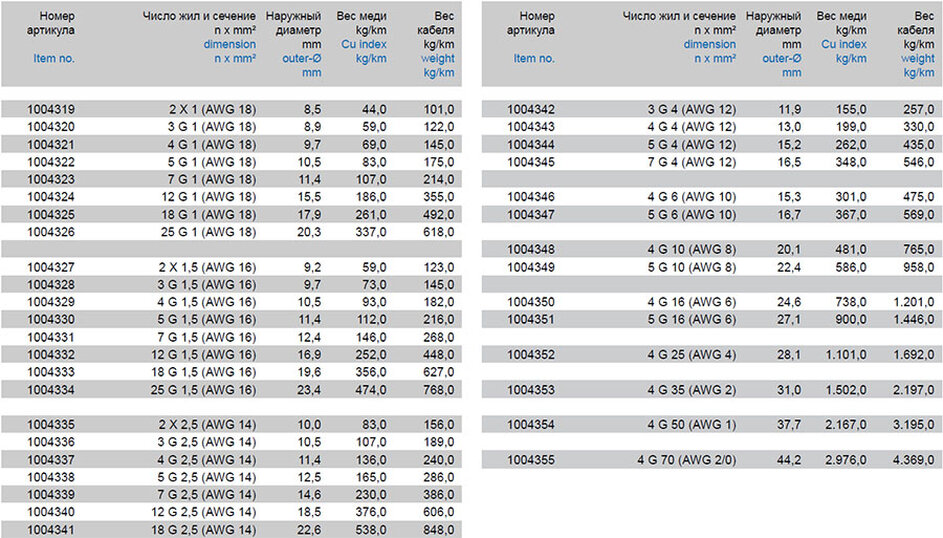

Модели гибкого кабеля управления TKD 2-NORM TRAY-CY+UV DB TC-ER MTW UL/CSA:
1004319, 1004320, 1004321, 1004322, 1004323, 1004324, 1004325, 1004326, 1004327, 1004328, 1004329, 1004330, 1004331, 1004332, 1004333, 1004334, 1004335, 1004336, 1004337, 1004338, 1004339, 1004340, 1004341, 1004342, 1004343, 1004344, 1004345, 1004346, 1004347, 1004348, 1004349, 1004350, 1004351, 1004352, 1004353, 1004354, 1004355
